Propojení
Propojení videa a AD převodníku::
Pokud to video podporuje, je výhodnější přenášet obraz přes S-video rozhraní. Jasová a barevná složka se přenáší odděleně a tudíž je obraz kvalitnější.

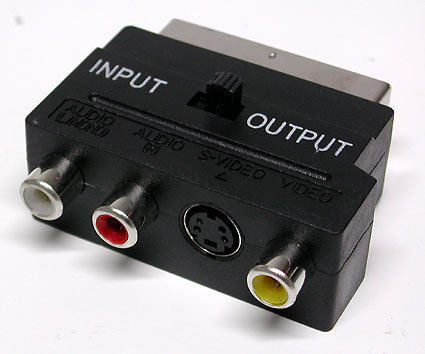

Pokud má video jen SCART výstup pak je nutno dokoupit redukci na CINCH nebo S-video.
Video | Přenos | Převodník |
SCART OUT | redukce na Cinch - Cinch-Cinch kabel | ADC Cinch IN |
SCART OUT | redukce na S-Video - S-video kabel | ADC S-video IN |
S-Video out | S-video kabel | ADC S-video IN |
Cinch OUT | Cinch-Cinch kabel | ADC Cinch IN |
Aby šlo použít S-video výstup z redukce, musí to videorekorder podporovat. Jeden z pinů je tuším sdílený mezi CINCH a S-video a musí se tudíž někde na videorekorderu nastavit, aby používal S-video. Proto třeba tento návodna úpravu nefunguje. Takže buď v menu nebo nějakým tlačítkem. Pokud je signál na S-videu černobílý a zrní, pak je videorekorder nastaven na přenos přes CINCH.
Takže nejlépe, pokud má video rovnou výstup na S-video :-).
